프로메테우스 분산 시스템 구축

by 인제달 2023. 11. 27.

여름동안 한국전자통신연구원(이하 etri)에서 단기 인턴을 하며 여러 서버들의 상태를 모니터링 할 수 있도록 프로메테우스 확장을 연구하고 적용시키는 역할을 맡았어요. 연구실 내의 메인 서버에만 프로메테우스가 구축되어있었고, 모든 서버는 스토리지 시스템까지만 구축되어 있는 상태였어요. 이 글은 프로메테우스를 확장하고, 각 서버 데이터를 라벨링해서 그라파나에서 그룹화 하여 모니터링할 수 있도록 helm이용한 방법을 기록할겁니다.

프로메테우스 기본 설치 및 세팅

  1. 프로메테우스 기본 설치
    helm을 이용한 기본적인 프로메테우스입니다. 이 옵션은 다양한 블로그에서 찾아볼 수 있는데,
    저는 https://github.com/PresentJay/lightweight-kubernetes-sandbox-cli 를 참고했어요.
helm upgrade kube-stack-prometheus-0 prometheus-community/kube-prometheus-stack \
--namespace monitoring \
--install \
--no-hooks \
--version 39.11.0 \
  1. 프로메테우스 api허용
    이 설정은 백단 api에서 프로메테우스에 값요청을 해야한다고 해서 열어놨었어요. 백단에서 필요한거 아니면 열어두지 않는게 좋을것같네요.
\--set prometheus.prometheusSpec.enableAdminAPI=true
  1. 프로메테우스 볼륨 연결
    확장을 위해 ReadWriteMany로 설정했습니다. 안하면 확장하는 단계에서 문제가 생길 수 있으니 조심!
--set prometheus.prometheusSpec.storageSpec.volumeClaimTemplate.spec.storageClassName=스토리지 클래스이름
--set prometheus.prometheusSpec.storageSpec.volumeClaimTemplate.spec.accessModes[0]=ReadWriteMany

여기까지는 확장이 아닌 기본적인 설치 및 옵션들이었습니다. 물론 설명들을 참고해서 요구사항에 맞게 설정하시면되요

확장을 위한 중앙 프로메테우스 설정

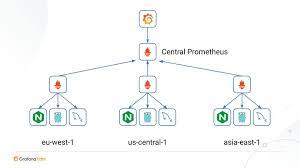

아래의 사진처럼 각 서버의 프로메테우스들의 데이터를 중앙에서 모으는 방식으로 구성했어요. 각 서버의 프로메테우스에 데이터라벨링을 붙혀서 데이터조회를 할 때 분류될 수 있도록 하는게 중요합니다.

출처 https://grafana.com/blog/2021/05/26/the-future-of-prometheus-remote-write/

대부분 글을 보면 yaml파일을 수정하여 확장하는 글들이 많았는데 적용할 팀의 프로메테우스가 helm으로 세팅되어있어서 확장을 위해서는 helm패키지를 수정해야했고, deployment와 helm의 yaml파일 포맷 차이가 조금 있어서 helm으로 할 경우는 아래의 방법들로 쉘을 통해 추가할 수 있어요.

  1. job(exporter) scaping 설정
    job_name를 설정해야해요. 이건 각 job의 이름을 설정해주는 거에요. 각 서버의 이름을 설정하는 거라고 생각하면 될 것 같습니다.
--set prometheus.prometheusSpec.additionalScrapeConfigs[0].job_name="서버이름"
  1. 데이터를 받아올 서버ip 설정
    데이터를 pull받을 서버의 ip주소와 metric 수집기(node-exporter)포트를 입력해야해요.
--set prometheus.prometheusSpec.additionalScrapeConfigs[0].static_configs[0].targets[0]="서버ip:포트" \

labels까지는 yaml파일에 맞춰서 추가하고, class(key)와 "6반"(value)은 직접 선언해서 사용하면 되요.

  1. job label 설정
    평균이나 합계를 측정하기 위해서 라벨링을 위한 그룹화가 필요할 때도 있어요. 모니터링할 서버가 많다면 라벨링이 더욱 중요할 겁니다.
--set prometheus.prometheusSpec.additionalScrapeConfigs[0].static_configs[0].labels.class="6반"
--set prometheus.prometheusSpec.additionalScrapeConfigs[0].static_configs[0].labels.grade="1힉년"

labels까지는 yaml파일에 맞춰서 추가하고, class(key)와 "6반"(value)은 직접 선언해서 사용하면 됩니다.

  1. 프로메테우스 확장(상위 프로메테우스 설정)
    중앙으로 데이터를 모을 떄 하위 -> 상위 방식과 상위 -> 하위방식이 있는데, 중앙 프로메테우스의 포트를 열고, 하위에서 데이터를 push하는 방식으 로 설정했어요. 상위에서 하위데이터를 pull하는 방식도 가능하겠죠? 저는 중앙의 포트를 어차피 열어야해서 push방식을 사용하기 때문에 아래 설정을 통해 url을 사용가능하게 해야해요.
--set prometheus.prometheusSpec.enableRemoteWriteReceiver=true
  1. 프로메테우스 확장(하위 프로메테우스 설정)
    상위로 push해야하니까 열어둔 url을 적어주었어요. 상위 프로메테우스:포트번호뒤에 /api/v1/write를 사용하면 일정시간마다 데이터를 전송해줘요.
--set prometheus.prometheusSpec.remoteWrite\[0\].url="메인 서버프로메테우스ip:포트번호/api/v1/write"



이렇게하면 프로메테우스의 설정은 끝났어요. 한쪽으로 모으고, 라벨링도 해서 promql을 사용할 때 라벨을 이용해 사용하면 훨씬 짧아져서 편할거에요.

굳이 Central이 필요한 이유?

          프로메테우스로 오기전 각 서버의 metric 수집기가 일정시간마다 수집을 하고 데이터를 지우는데 프로메테우스가 재시작되거나 비정상 종료되면 데이터에 공백이 생겨요. 한 프로메테우스가 너무 많은 targets로부터 데이터를 받으면 traffic문제가 발생해서 종료되면 그동안의 데이터에 공백이 생길거에요. 하지만 tree구조로 시스템을 구축한다면 traffic이 적절히 분단될 수 있겠죠. 하지만 이걸론 최하위의 프로메테우스가 종료되는 문제는 해결되지 않아요

출처 : https://grafana.com/blog/2021/05/26/the-future-of-prometheus-remote-write/

하지만 위 사진처럼 최하위 프로메테우스를 이중으로 pull하면 한쪽이 종료되더라도 나머지 프로메테우스가 데이터를 수집하고 있기 때문에 데이터에 공백이 생기는 걸 방지할 수 있어요.

마무리하며...

그라파나 얘기도 하려했는데, 딱히 기존이랑 다른게 없더라구요. 그래도 라벨링한 부분을 생각하면 통계치를 내려할 때 서버ip가 아닌 라벨로 선택할 수 있어서 직관적이기도하고, promql을 쓰기도 편해져서 좋은것같아요.

helm으로 깔다보니까 deployment부분에서 수정이 안되서 여기저기 찾아보면서 적용된 부분들을 글에 적어놓고, 어떻게 설계할지 고민을 정말 많이 하고 결정했는데 확실히 체감했는지는 아직 잘 모르겠어요... 나중에 더 공부하면 깨닫기를...!!
